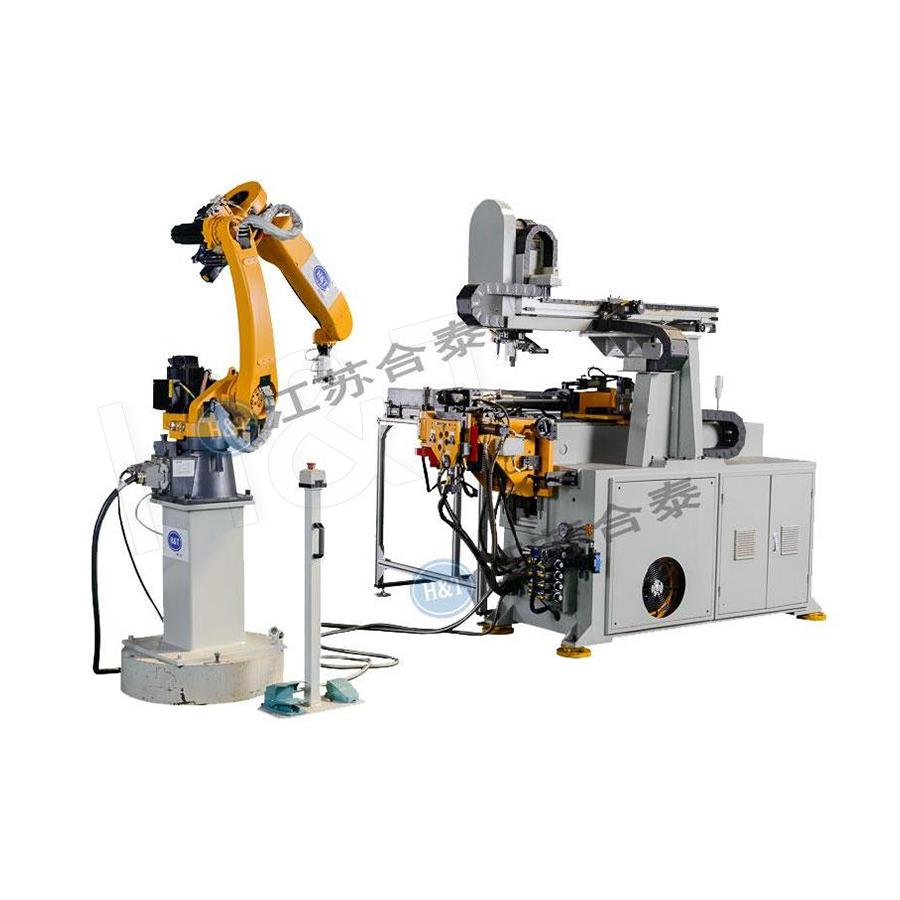

Robotrørbøjning refererer til den dybe integration af en eller flere industrirobotter med CNC-rørbukkemaskiner for at danne et fuldt automatiseret system, der er i stand til at udføre hele rørbukningsproduktionscyklussen - fremføring, gribe, positionering, fastspænding, bukning, gengreb til genplacering og aflæsning - med minimal eller ingen operatørindgreb. Robotten håndterer alle materialebevægelser og positioneringsfunktioner, mens bukkemaskinen udfører den programmerede bukkesekvens under CNC-styring.
Denne integration forvandler en konventionel semi-automatisk bøjningscelle (hvor en operatør manuelt indlæser, placerer og fjerner hvert rør) til et produktionssystem med lys-ud eller næsten-lys-ud. Robotrørbøjningsceller behandler rør med varierende diametre, vægtykkelser, bøjningsradier og komplekse 3D-geometrier gennem robottens fleksible 6-akset bevægelse — justering af grebsposition, orientering og klemkraft for hver rørspecifikation automatisk, uden at det kræves mekanisk omværktøj af læsse-/tømningssystemet.
Sådan fungerer en robotrørsbøjningscelle
En robotrørsbøjningscelle integrerer flere systemer, der kommunikerer gennem en central cellecontroller og koordinerer alle operationer i en synkroniseret produktionscyklus:
- Tube magasin og præsentation: Lige rør opbevares i et magasin eller bundtlæsser. En røradskillelsesmekanisme (vibrerende, rulle- eller servodrevet) præsenterer et rør ad gangen til robottens pick-up-position, med orientering tilpasset robottens tilgangsretning.
- Robot pick-up og indledende positionering: Robottens ende-på-arm-værktøj (EOAT) - en brugerdefineret griber designet til rørdiameterområdet - plukker røret fra magasinet og bærer det til bukkemaskinens borepatron eller klemme. Robotten placerer røret med den programmerede indføringsdybde og vinkelorientering for det første bøjning.
- Bukkemaskine fastspænding og første bukning: Bukkemaskinens klemmatrice lukker på røret. Robotten kan slippe sit greb (hvis bukkemaskinen har en integreret vogn) eller opretholde et koordineret hold. CNC-bukkemaskinen udfører den første bøjning med præcis servostyret vinkel, hastighed og dornposition.
- Gengreb til efterfølgende bøjninger: Efter det første bøjning griber robotten igen røret i den korrekte position for det næste bøjnings fremføringslængde og rotationsvinkel. Denne gengribesekvens – som er den mest komplekse koordinationsudfordring i robotrørbøjning – er forprogrammeret med kollisionskontrollerede stier for hver bøjningsovergang i hvert delprogram.
- Færdiggørelse og aflæsning: Efter den sidste bøjning fører robotten det færdige rør til en inspektionsmåler, en transportør, en stablingsanordning eller en nedstrøms forarbejdningsstation (endeformning, mærkning eller samling). Cellecontrolleren starter straks den næste cyklus, når robotten vender tilbage til magasinet.
Vigtigste fordele ved bøjning af robotrør
Dramatisk stigning i gennemløbet
A bøjning af robotrør celle arbejder kontinuerligt på tværs 24 timer i døgnet, 7 dage om ugen med kun korte stop for påfyldning af magasiner og periodisk vedligeholdelse. Sammenlignet med en manuelt plejet bukkemaskine, der kører et 8-timers skift, kan en robotcelle opnå 2,5–3× flere dele pr. kalenderuge fra den samme bukkemaskine – en produktivitetsgevinst, der typisk retfærdiggør robotintegration inden for 12-24 måneder på mellemvolumen bilproduktion.
Konsekvent delkvalitet og sporbarhed
Manuel belastning introducerer rør-til-rør variation i indføringsdybde og vinkelorientering, der bidrager til dimensionsspredning i den færdige del. Robotbelastning eliminerer denne kilde til variation, hvilket opnår gentagelse af indsættelse ±0,2 mm og ±0,05° —forbedring af proceskapacitet (Cpk) af kritiske bøjningsdimensioner med typisk 0,3-0,5 Cpk-punkter sammenlignet med manuel drift. Hver dels produktionsdata (anvendt robotvej, bøjningsparametre, cyklustid) logges automatisk mod delens serienummer for fuld sporbarhed.
Fleksibel multi-produkt produktion
Robottens 6-aksede bevægelse og programmerbare EOAT gør det muligt for den at håndtere rør med forskellige diametre, længder og vægtykkelser uden mekanisk omstilling af læssesystemet. Skift mellem delprogrammer kræver kun et valg af softwareopskrift - robotten, bukkemaskinen og cellecontrolleren indlæser alle de korrekte parametre samtidigt. Med quick-change EOAT-systemer (automatiske værktøjsskiftere på robothåndleddet), diameterændringer fuldføres på under 2 minutter .
Multi-Mold Parallel Processing
En enkelt robot kan betjene flere bukkemaskiner samtidigt - en cellearkitektur, hvor robotten indlæser maskine 1, mens maskine 2 bøjer, og derefter overføres til maskine 2, mens maskine 1 bøjer. Denne maskindelingstilgang kan øge det samlede celleoutput med 30-50 % over enkeltmaskines robotceller, og reducerer robottens tomgangstid (den periode, hvor robotten venter på, at maskinen fuldfører sin bøjningscyklus) til næsten nul.
Robotrørbøjning vs. manuel og CNC-automatiseret bøjning
| Faktor | Robotrørbøjning | CNC Auto-Feed Bender | Manuel CNC Bender |
|---|---|---|---|
| Driftstider/dag | Op til 24 timer | Op til 24 timer | 8-16 timer (vagter) |
| Produktmix fleksibilitet | Høj (6-akset robot) | Medium (fast fødeakse) | Høj (operatør tilpasser sig) |
| Del-til-del dimensionel konsistens | Højest | Høj | Moderat |
| Multimaskine servering | Ja (1 robot: 2-3 maskiner) | Nej | Ja (1 operatør: 2 maskiner) |
| Investeringsomkostninger | Højest | Medium | Laveste |
| ROI tilbagebetaling (typisk) | 12-24 måneder | 6-18 måneder | Øjeblikkelig |
End-of-Arm Tooling (EOAT) design til rørbøjning
Robottens ende-på-arm-værktøj er en af de mest kritiske ingeniørbeslutninger i en robotrørsbøjningscelle. EOAT skal gribe sikkert fat i røret i flere positioner gennem bøjningscyklussen, rumme alle rørdiametre i produktblandingen og modstå de kræfter, der genereres under bøjningen uden at tillade rørglidning:
- V-blok griber med parallel kæbe: Det mest almindelige design til håndtering af runde rør. To V-blokke (matchet til rørets OD) lukker på røret fra modsatte sider. Gribekraften er servoreguleret for at forhindre overflademærkning på polerede eller coatede rør, samtidig med at det bevarer et sikkert hold under overførsel.
- Roterende håndled EOAT: For rør, der kræver rotation (B-akse-repositionering) mellem bøjninger, giver et roterende håndledsmodul på EOAT robotten mulighed for at rotere røret om sin længdeakse uafhængigt af robottens håndledsakser – hvilket øger programmeringsfleksibiliteten og reducerer banekompleksiteten for komplekse 3D-dele.
- Hurtigt skift EOAT-system: En automatisk værktøjsskifter monteres på robothåndleddet, så den kan vælge mellem 2-5 forudindstillede gribere i forskellige størrelser i cellen. Dette system gør det muligt for robotten at håndtere rør fra Ø10 mm til Ø76 mm i en enkelt celle uden manuelle EOAT-skift mellem varenumre.
- Kraft-/drejningsmomentføling: En 6-akset kraft-momentsensor mellem robothåndleddet og EOAT detekterer uventede kontaktkræfter under slangeindsættelse, hvilket forhindrer værktøjsskader og udløser et sikkert stop, hvis slangen ikke præsenteres korrekt, eller hvis der opstår en positionsafvigelse.
Industrianvendelser af robotrørbøjning
Automotive Tier-1 produktionslinjer
Robotrørbøjning celler er standardudstyr hos automotive Tier-1 leverandører, der producerer bremseledninger, brændstofskinner, udstødningssystemer og kølemiddelledninger til aircondition. En typisk celle producerer 800-1.500 rørsamlinger pr. skift af kompleks 3D-rørgeometri med automatisk inspektion i processen integreret i robottens aflæsningsvej for at opnå 100% dimensionskontrol af hver del, før den kommer ind i forsendelsesbufferen.
Luftfarts- og forsvarskomponenter
Flyhydraulikledninger, brændstofsystemrør og pneumatiske systemkomponenter produceres i robotbøjningsceller, hvor kombinationen af ensartet positionering, fuld digital parameterlogning og integration med CMM-inspektion skaber den AS9100-kompatible kvalitetsrekord, der kræves for flykritiske komponenter. Robottens evne til at håndtere skrøbelige titaniumrør med kontrolleret, vibrationsfri bevægelse er særligt værdifuld i rumfartsapplikationer.
VVS og køleanlæg
Kobber kølemiddelledninger til klimaanlæg, hårnålsrørformer til fordamper- og kondensatorspoler og manifoldsamlinger er produceret på robotrørsbøjningsceller integreret med endeformnings- og lækageteststationer. Robotten muliggør kontinuerlig multi-produktproduktion på tværs af kølemiddellinjestørrelser fra Ø6 mm til Ø28 mm på en enkelt celle, der understøtter det brede produktudvalg af HVAC-udstyr OEM'er.
Almindelige spørgsmål om bøjning af robotrør
Hvilken produktionsvolumen retfærdiggør investering i robotrørbøjning?
Robotcelleinvestering er typisk begrundet ved årlige produktionsmængder på 100.000 eller flere rørsamlinger om året pr. delfamilie , eller når kombinationen af volumen, delkompleksitet og kvalitetskrav skaber en pris pr. del fordel i forhold til manuel bukning. Bilbremselinjefamilier (flere varianter, der deler den samme robotcelle og bukkemaskine) samler sig ofte til 300.000-800.000 enheder pr. år pr. celle, hvilket giver et stærkt ROI inden for 12-18 måneder .
Hvordan er robottens gengribende bevægelse programmeret til komplekse 3D-rør?
Gengrebsbaner programmeres offline ved hjælp af simuleringssoftware, der modellerer robotten, bukkemaskinen, røret i dets nuværende bøjede tilstand og alt værktøj. Softwaren genererer kollisionsfrie robotbaner for hver gengrebsovergang og simulerer den fulde bøjningscyklus ved produktionshastighed for at bekræfte, at der ikke forekommer interferens. Den endelige stivalidering udføres på den fysiske celle med en prøvekørsel med langsom hastighed før produktionsfrigivelse. Hvert delprogram gemmer sin komplette robotbane, bøjningsparametre og simuleringsregistrering som en sammenkædet digital pakke.
Hvad sker der, når robotcellen støder på en rørdefekt eller blokering?
Moderne robotbøjningsceller inkorporerer flere fejldetekteringslag: kraft-momentføling på robothåndleddet registrerer uventet modstand under slangeindsættelse; synssystemer på magasinet verificerer korrekt røradskillelse og orientering før afhentning; og bukkemaskinen overvåger servostrømmen for unormal bøjningskraft (som indikerer en rørdefekt eller dornstop). Ved fejldetektion udfører cellen et sikkert stop, logger fejlhændelsen med tidsstempel og sensordata og sender en advarsel til operatøren for indgreb. Tydelige fejlgendannelsesprocedurer programmeret i cellecontrolleren minimerer genstartstiden til typisk 2-5 minutter for almindelige fejltyper.
