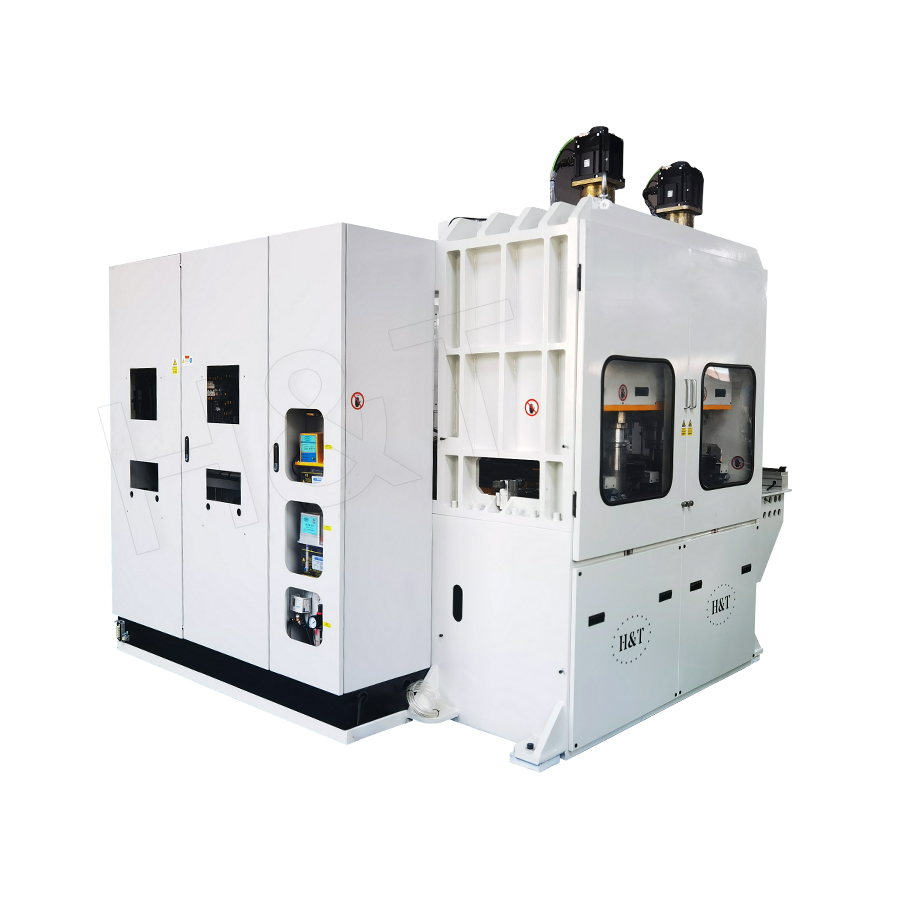

Multi-station Kontinuerlig Dies Tube Bukkemaskine er en CNC-drevet rørbehandlingsteknologi, hvor et metalrør passerer gennem to eller flere uafhængige bukkestationer i en enkelt fremføringscyklus, hvor hver station er udstyret med sin egen bukkematrice, trykvalse eller trykplade. I modsætning til konventionel enkeltstationsbøjning – hvor operatøren skal flytte og fastspænde røret mellem hver bøjning – tillader den kontinuerlige matricetilgang flere bøjninger i forskellige vinkler og planer i én uafbrudt passage gennem maskinen.
Resultatet er en dramatisk reduktion i cyklustid, akkumulering af klemfejl og operatørindgreb. En 6-bøjet bilrørsamling, der kræver 6 separate opsætninger og 5 genspændeoperationer på en konventionel enkelt-station bukker kan udføres i en enkelt automatiseret fodringscyklus på en multi-station kontinuerlig matricemaskine – reducerer den samlede behandlingstid med 50-75 %, mens den dimensionelle repeterbarhed forbedres på tværs af alle bøjningspositioner.
Arbejdsprincip: Hvordan flere stationer samarbejder
Betjening af en multistations kontinuerlig rørbøjningsmaskine følger en koordineret sekvens på tværs af alle stationer, styret af et centralt CNC-system:
- Automatisk fremføring og fastspænding: Røret sættes i maskinens automatiske foderanordning. Faste styrehjul og justerbare trykplader griber og centrerer røret, før det går ind i den første bukkestation, hvilket sikrer præcis justering og eliminerer positionsvariation ved startpunktet.
- Station 1 bøjning: Når røret bevæger sig frem til den første programmerede bøjningsposition, aktiverer CNC-systemet Station 1's bøjningsmatrice og trykvalse. Matricen roterer til målvinklen - styret af en servomotor - mens trykvalsen bibeholder kontaktkraften for at forhindre, at rørvæggen kollapser.
- Kontinuerlig feed til efterfølgende stationer: Uden at frigive sonden, fører fodringsanordningen den frem til Station 2 (og yderligere stationer, hvis udstyret hermed). Hver station udfører sin programmerede bøjningsvinkel, radius og planorientering uafhængigt og i rækkefølge, alt sammen inden for den samme uafbrudte fremføringscyklus.
- Dobbeltlags formdannelse (valgfrit): På avancerede konfigurationer tillader en dobbeltlagsmatrice at danne to bøjninger samtidigt på en enkelt station - en på det øvre lag og en på det nederste lag - hvilket yderligere komprimerer antallet af fremføringstrin, der kræves til komplekse geometrier.
- Automatisk aflæsning: Efter at den endelige station har afsluttet sin bøjning, aflades den færdige rørsamling automatisk fra maskinen. Det næste rør kan begynde at fodre med det samme, hvilket bibeholder kontinuerlig produktionsgennemstrømning.
Vigtige fordele i forhold til bøjning på en enkelt station
| Ydelsesfaktor | Multi-station kontinuerlige dies | Konventionel enkeltstation |
|---|---|---|
| Cyklustid (6-bøjet rør) | Enkelt fodringscyklus | 6 separate operationer |
| Genopspændingsoperationer | 0 | 5 (til 6-bøjningsdel) |
| Ophobning af dimensionsfejl | Minimal | Forbindelser med hver re-klemme |
| Operatørarbejde pr. del | Lav (kun overvågning) | Høj (flytter hver bøjning) |
| Gennemløb (dele/skift) | 3–5× højere | Baseline |
| Risiko for overflademærkning | Lav (ingen gentagen fastspænding) | Højere (flere klemaftryk) |
CNC og Servo Drive teknologi
Præcisionen og repeterbarheden af multistations kontinuerlige matricebøjning afhænger helt af kvaliteten af CNC- og servodrivsystemet, der koordinerer alle stationer samtidigt:
- Uafhængige servodrev pr. station: Hver bøjningsmatrice drives af sin egen servomotor med encoderfeedback, hvilket gør det muligt for individuelle stationer at arbejde ved forskellige drejningsmomenter og hastigheder, mens CNC-systemet synkroniserer deres timing inden for fodringscyklussen. Bøjningsvinkel repeterbarhed af ±0,1°–±0,2° kan opnås på tværs af alle stationer samtidigt.
- Synkronisering af fødeakse: Rørfødevognen er servostyret og synkroniseret med alle bøjningsstationsakser via den centrale CNC-controller, hvilket sikrer, at røret ankommer til hver stations matricemidterlinje med positionsnøjagtighed på ±0,3 mm .
- Automatisk tilbagespringskompensation: CNC-systemet gemmer materialespecifikke tilbagespringskoefficienter for hver station uafhængigt - hvilket tager højde for det faktum, at tilbagespringsadfærd på Station 3 kan afvige fra Station 1 på grund af akkumuleret rørdeformation opstrøms.
- Programlagring og genkald: Komplekse multi-bend-programmer kan gemmes og genkaldes øjeblikkeligt. Skift mellem varenumre er gennemført i under 10-15 minutter via parameterindgang, uden mekanisk omstilling af alle stationer.
Materialer og rørspecifikationer
Multistation kontinuerlige matricemaskiner er konstrueret til at håndtere en bred vifte af metalliske rørmaterialer med værktøjs- og procesparametre justeret til hvert materiales formningsegenskaber:
- Rustfrit stål (304, 316L): Høj hærdningsgrad kræver omhyggelig tilbagespringskompensation på hver station. Værktøjsoverflader er polerede eller PVD-belagte for at forhindre, at rørets ydre overflade gnaver under klemning med flere stationer.
- Kobber og kobberlegeringer: Fremragende duktilitet tillader snævre bukkesekvenser med flere radier. Bruges i vid udstrækning til køle- og HVAC-spoler, der kræver flere returbøjninger i et kompakt fodaftryk.
- Aluminiumslegeringer (6061, 6063): Udglødet tilstand foretrækkes til multi-bøjningssekvenser for at undgå revnedannelse mellem stationer. Post-bøjning kunstig ældning kan genoprette T6 mekaniske egenskaber.
- Kulstofstål og HSLA stål: Standard til automotive og industrielle applikationer. Højere formningskræfter kræver tungere stationsrammer og større servodrev.
Typiske maskinkapacitetsintervaller: rør OD'er fra Ø6 mm til Ø76 mm , vægtykkelser fra 0,5 mm til 6 mm, med 2 til 12 bukkestationer afhængig af maskinens konfiguration og delens kompleksitet.
Industri applikationer
Automotive bremse-, brændstof- og kølesystemer
Multibøjede bilrørssamlinger - bremseledninger, brændstofskinner, transmissionskølekredsløb og kølemiddelledninger til aircondition - er ideelle applikationer til kontinuerlig bøjning af matricer med flere stationer. En typisk bremseledningssamling kræver 8–14 sving i flere planer; færdiggørelse af disse i en enkelt maskingennemgang eliminerer den fejlstabling, der opstår, når røret omplaceres 13 separate gange på en enkeltstationsmaskine.
Luft- og rumfartshydrauliklinjer
Flyhydraulik- og brændstofledninger føres gennem lukkede rum med komplekse 3D-baner, der kræver præcis bøjning med flere radier. Multistationsmaskiner med CNC-programmerbare bøjningsplaner muliggør produktionen af disse indviklede geometrier med den dimensionelle sporbarhed, der kræves af AS9100-certificeringen – hver bøjnings faktiske parametre logges automatisk mod delens serienummer.
Olie- og gasrørledningskomponenter
Instrumenteringsrør, hydrauliske kontrolledninger og procesrørledningssamlinger i olie- og gasanlæg kræver komplekse flerbøjningsgeometrier ført rundt om strukturelle forhindringer. Den rynkefri bøjningskvalitet, der opnås ved den kontinuerlige fastspændingstilgang – uden mellemliggende frigivelse af rørspændingen – er afgørende for højtryksdriftens integritet.
Møbler og dekorative metalarbejder
Stolestel, bordbunde, udstillingsstativer og arkitektoniske gelændere, der kræver flere bøjninger i en enkelt rørkomponent, produceres effektivt på multistationsmaskiner. Fraværet af genspændingsmærker på røroverfladen er særligt vigtigt for dekorative applikationer, hvor overfladekvaliteten er synlig.
Almindelige spørgsmål om multistations kontinuerlig Dies Tube Bukkemaskine
Hvor mange bukkestationer bruges typisk, og hvad bestemmer dette antal?
De fleste produktionsmaskiner er konfigureret med 2-8 stationer , selvom specialiserede maskiner til højkompleksitetsdele kan have 12 eller flere. Antallet af stationer bestemmes af det maksimale antal bøjninger i en enkelt del, den mindste lige-tangent-længde mellem på hinanden følgende bøjninger (som bestemmer stationsafstanden) og det tilgængelige maskinfodaftryk. For dele, hvor successive bøjninger er meget tæt på hinanden, kan dobbeltlags matriceteknologi på en enkelt station erstatte tilføjelsen af en fysisk station.
Kan der opnås forskellige bøjningsradier på forskellige stationer?
Ja. Hver station er udstyret med sin egen uafhængige bøjningsmatrice, så hver station kan have en forskellig bøjningsradius. Dette gør det muligt for en enkelt maskinpassage at producere dele med flere forskellige radier - for eksempel en U-bøjning med snæver radius ved Station 1 (R/D = 1,5) og et blidere sweepbøjning ved Station 3 (R/D = 4,0) - uden nogen form for værktøjsændring eller rørrepositionering.
Hvad er den mindste lige-tangent afstand, der kræves mellem to på hinanden følgende bøjninger?
Den mindste lige tangent mellem bøjninger, der behandles på tilstødende stationer, bestemmes af den fysiske afstand, der kræves mellem nedstrømsstationens matricesæt og opstrømsstationens bøjningsarm i fuld udstrækning. For de fleste konfigurationer er dette minimum ca 1,5–2× rørets OD . For dele med kortere indbyrdes bøjningsafstande kræves dobbeltlags-matricer eller specialdesignede overlappende stationskonfigurationer.
Hvordan styres værktøjsskifte på tværs af alle stationer samtidigt?
Hurtigskifteværktøjssystemer - hvor alle matricekomponenter er monteret på standardiserede holdere med indekserede låsemekanismer - gør det muligt for en erfaren opsætningstekniker at skifte værktøj på alle stationer i 30-90 minutter afhængigt af antallet af stationer og kompleksiteten af den nye delgeometri. CNC-opskriftsgenkaldelse indstiller alle programmerede bøjningsparametre automatisk efter værktøjsudveksling, hvilket minimerer prøvebøjningsskrot under opsætningen.
