Den Rørskæring og affasning serie er en integreret smart fremstillingsløsning, der kombinerer højpræcisionsskæring af rør med automatiseret kantaffasning (affasning og afgratning) i en kontinuerlig, synkroniseret arbejdsgang. Serien består typisk af tre kernemoduler: a fuld servo rundsav til gratfri skæring, en affasningsmaskine til endefladebehandling og en automatiseret produktionslinjecontroller der sekvenserer og forbinder begge operationer.
Dette system adresserer direkte smertepunkterne ved traditionel manuel skæring – herunder uensartede skærevinkler, store grater, sikkerhedsrisici fra roterende knive og lav timeydelse – ved at levere gentagelige resultater af høj kvalitet ved gennemløbshastigheder, som manuelle metoder ikke kan matche. Det er bredt udbredt inden for maskinfremstilling, bilkomponenter, jernbanetransportinfrastruktur og konstruktionsstålkonstruktioner.
Sådan fungerer skære- og affasningsprocessen
Trin 1 – Sondefodring og positionering
Rå rør - typisk i længder på 3-12 meter - læsses på en indføringstransportør eller rullebord. En servodrevet fodervogn griber røret og fører det frem til den programmerede skæreposition med en længdenøjagtighed på ±0,2 mm . Ved højblandet produktion aflæser styresystemet skærelistedata fra et centralt produktionsstyringssystem og justerer automatisk foderlængden mellem ordrer.

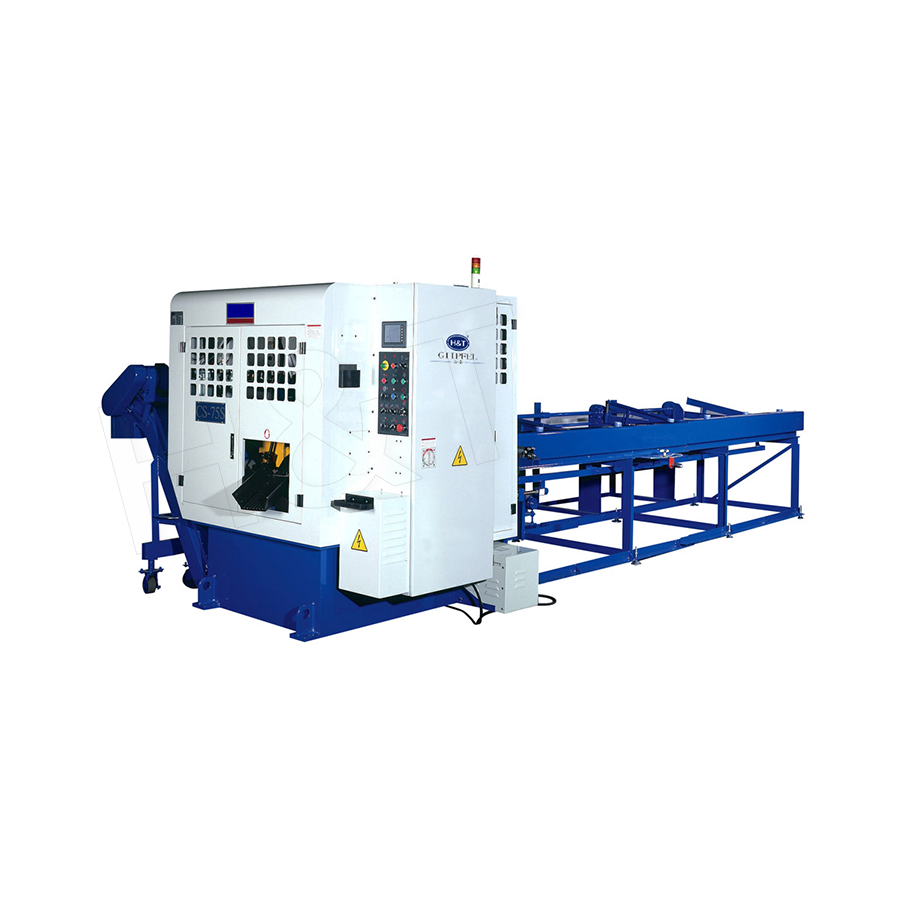

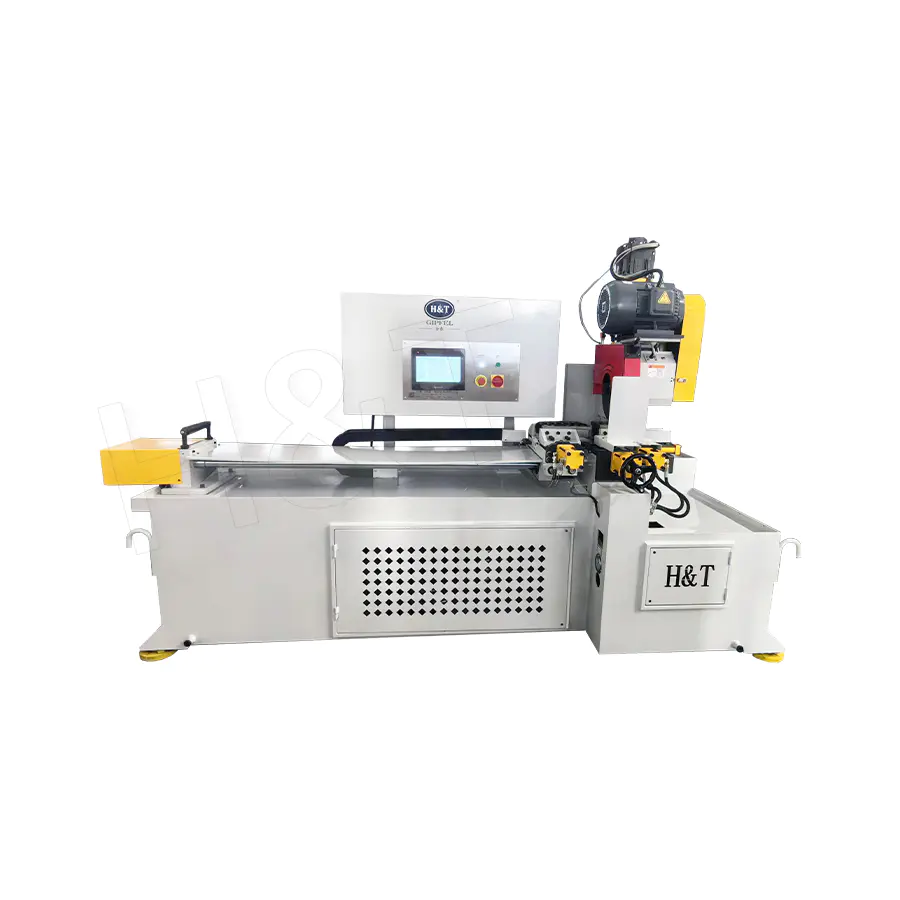

Trin 2 – Fuldt servo-rundsavsskæring
Den circular saw unit uses a servo-controlled feed axis to advance the blade into the tube at an optimized infeed rate matched to the tube wall thickness and material. Key technical characteristics include:
- Klingehastighedskontrol: Variabel spindelhastighed (typisk 1.500–4.500 RPM) vælges automatisk baseret på materialekvalitet (kulstofstål, rustfrit stål, aluminium) for at maksimere klingelevetid og skærekvalitet.
- Skåret flade vinkelret: Servostyring bevarer den snitflade, der er rettet mod inden for 0,1° , hvilket eliminerer den almindelige vinkelafvigelse i manuelle eller pneumatiske savsystemer.
- Minimal deformation: Den cold-sawing process produces no heat-affected zone (HAZ) and negligible tube end deformation, preserving the material's mechanical properties and surface condition at the cut face.
- Kort chipdannelse: Korrekt bladgeometri og fremføringshastighed producerer korte, håndterbare spåner frem for lange spiraler, hvilket reducerer spånsammenfiltring og behovet for hyppig spånfrigang.
Trin 3 – Automatisk overførsel til affasning
Afskårne rør overføres automatisk - via servodrevne transportører, delskubbere eller robot-pick-and-place - til affasningsstationen. Dette eliminerer manuel håndtering mellem de to operationer og sikrer, at det afskårne rør bevarer den korrekte orientering til affasningsprocessen.
Trin 4 – Affasning og afgratning
Den chamfering machine processes one or both ends of the tube simultaneously (double-end chamfering). A rotating multi-blade chamfering tool or carbide insert cutter produces a precisely angled bevel (typically 30°, 45° eller brugerdefinerede vinkler ), fjerner grater fra rørboringen og den ydre diameter og blander overgangen mellem den skårne flade og rørvæggen. Ansigtsbredde og affasningsvinkel er programmerbare og gentagelige til ±0,05 mm og ±0,5° hhv.
Ydeevne fordele i forhold til traditionelle metoder
| Ydelsesindikator | Automatiseret serie | Manuel / slibende skæring |
|---|---|---|
| Skærelængde nøjagtighed | ±0,2 mm | ±1–3 mm |
| Cut-Face Burr | Ubetydelig / ingen | Betydelige; kræver manuel afgratning |
| Varmepåvirket zone | Ingen (koldsavning) | Til stede (slibemiddel/flammeskæring) |
| Gennemløb (Ø50 × 3 mm stålrør) | 400-800 snit/t | 60-120 snit/time |
| Operatørsikkerhedsrisiko | Lav (lukket, bevogtet) | Høj (udsat klinge, gnister) |
| Fasvinkelkonsistens | ±0,5° | ±3–5° (håndsliber) |
Gældende materialer og rørspecifikationer
Den Rørskæring og affasning serie er konstrueret til at håndtere en bred vifte af metalliske materialer og rørgeometrier. Matchning af maskinparametre til materialeegenskaber er afgørende for at optimere værktøjets levetid og skærekvalitet:
- Kulstofstål og legeret stål (op til 1.000 N/mm²): Den most common substrate. Standard carbide-tipped circular saw blades provide excellent tool life, typically 5.000–15.000 snit pr. klinge på tyndvægget rør.
- Rustfrit stål (304, 316, 2205 duplex): Kræver lavere skærehastigheder og højkvalitets hårdmetalbladsbelægninger (TiAlN) for at klare arbejdshærdning. Skærevæske med svovlfri additiver anbefales for at forhindre forurening af snitfladen.
- Aluminiumslegeringer: Høje skærehastigheder (op til 4.500 RPM) og poleret klingegeometri forhindrer opbygget kant. Spånfrigang er mere kritisk på grund af aluminiums tendens til at udtvære.
- Kobber og messing: Bløde materialer skærer let, men kræver skarpe klinger og specifik spånhåndtering for at forhindre gensvejsning af spåner på den skårne overflade.
Typisk maskinkapacitetsområde: udvendige diametre fra Ø10 mm til Ø220 mm , vægtykkelser fra 0,5 mm til 20 mm, og snitlængder fra 50 mm til 6.000 mm pr. styk, afhængig af maskinkonfiguration.
Industri applikationer
Biludstødning og chassiskomponenter
Udstødningsrør, chassis-tværbjælker og ophængsrør kræver præcise snitlængder og gratfrie ender for at sikre korrekt monterings- og svejsesamlingskvalitet. Understøtter automatisk skære- og affasningslinjer just-in-time levering af afskårne rørsektioner direkte til svejserobotter på samlebånd til biler, med batchsporbarhed registreret automatisk.
Jernbanetransportstrukturer
Konstruktionsrør, der anvendes i jernbanevognsrammer og sporstøttestrukturer, skal opfylde strenge dimensionstolerancer og krav til overfladekvalitet. Koldsavning eliminerer de mikrostrukturelle ændringer forårsaget af slibende eller flammeskæring, hvilket bevarer træthedsbestandigheden af højstyrke stålrør, der anvendes i sikkerhedskritiske skinneanvendelser.
Hydrauliske og pneumatiske rørsamlinger
Hydrauliske højtryksledninger kræver perfekt firkantede, gratfri afskårne ender for at sikre lækagefri ferrule eller kompressionsfittingforbindelser. En enkelt grat eller vinkelafvigelse ved snitfladen kan forårsage tætningsfejl under tryk, hvilket fører til dyre feltfejl. Seriens evne til at holde snitflader til 0,1° gør det til et standardvalg for hydrauliske rørfabrikanter.
Konstruktions- og stålkonstruktioner
Hulprofiler til bygningsrammer, broer og industrianlæg fremstilles i store volumener med varierende snitlængder. Automatiserede produktionslinjer med programmerbar cut-list-kapacitet kan udføres flere forskellige længder på et enkelt skift uden at stoppe for manuel måling eller markering, hvilket maksimerer oppetiden.
CNC-kontrol og produktionsstyringsintegration
Den automation controller that links cutting and chamfering modules provides more than simple sequencing—it acts as a production management hub:
- Import af klippeliste: Produktionsordrer importeres fra ERP/MES-systemer som skærelistefiler (CSV eller XML), og maskinen sekvenserer automatisk nedskæringer for at minimere restafskæringer og maksimere materialeudbyttet.
- Sporing af værktøjets levetid: Den controller monitors cumulative blade cutting time and cut count, alerting the operator to planned blade changes before wear causes quality degradation—preventing out-of-tolerance production.
- Produktionsrapportering: Skiftproduktionsrapporter (stykker skåret, samlet længde behandlet, nedetidshændelser, bladskift) genereres automatisk og kan eksporteres til kvalitetsstyringssystemer.
- Fjerndiagnostik: Ethernet-forbindelse giver fjernadgang til maskinstatus, alarmlogfiler og parameterindstillinger, hvilket muliggør hurtigere fejlfinding af tekniske supportteams uden et besøg på stedet.
Almindelige spørgsmål om rørskæring og affasning
Hvad er forskellen mellem et rundsavssnit og et båndsavsnit til rør?
Rundsavsskæring giver betydeligt højere hastighed og skærefladekvalitet til rørapplikationer. En rundsav kan færdiggøre et snit på et Ø50 mm kulstofstålrør ind 3-8 sekunder , mod 30–90 sekunder for en båndsav. Rundsave producerer også smallere snittebredder (1,5-3 mm vs. 2-4 mm for båndsave), hvilket reducerer materialespild. Båndsave er dog bedre egnet til at skære tykvæggede sektioner med meget stor diameter, hvor cirkulær klingestørrelse bliver upraktisk.
Kan affasningsmaskinen håndtere både OD og ID affasninger samtidigt?
Ja. Moderne kombinerede affasningsværktøjer behandler den ydre diameter affasningen, den indvendige diameter affasningen og forsiden samtidigt i en enkelt dykoperation, hvilket typisk afslutter begge ender af et rør i 8-15 sekunder i alt . Dette er afgørende for svejseforberedende applikationer, hvor både OD-affasningen (for svejserillen) og ID-afgratning (for flow-renhed) skal fuldføres.
Hvor hurtigt kan linjen omkonfigureres til en anden rørdiameter?
Med et fastspændings- og styresystem med hurtig udskiftning kræver diameterskift typisk 10-20 minutter , inklusive udskiftning af spændepatronkæber og justering af affasningsværktøj. CNC-styrede justerbare styreskinner på nogle systemer tillader diameterændringer inden for det programmerede område (f.eks. Ø20–Ø100 mm) kun med en parameterinput, hvilket kræver ingen fysisk værktøjsændring.
Hvad er den typiske bladlevetid, og hvordan påvirker det omkostningerne pr. snit?
For et Ø180 mm karbid-spids rundsavklinge skærende Ø50 × 3 mm kulstofstålrør er den typiske klingelevetid 8.000–15.000 nedskæringer . Ved en knivpris på ca. $150-$300 er forbrugsomkostningerne pr. snit under $0,03 - en lille brøkdel af arbejds- og kvalitetsomkostningerne forbundet med manuel skæring og afgratning.
