CNC rør bukkemaskine refererer til processen med at bruge computer numerisk kontrol (CNC) teknologi til præcist at bøje metalrør og rør til foruddefinerede vinkler, radier og flerplans geometriske former. En CNC-rørbukkemaskine integrerer et komplet servodrivsystem med præcisionsmekaniske strukturer - inklusive bukkematricer, klemmatricer, trykmatricer, dorne og viskermatricer - alt sammen koordineret i realtid af CNC-controlleren feller at udføre komplekse bukkesekvenser automatisk og gentageligt.
CNC-rørbukkemaskine er uundværlig i moderne automatiserede produktionslinjer på tværs af automotive dele, skibsbygning, energirørledninger, rumfart og præcisionsinstrumenter. Deres evne til at udføre komplekse 3D-bukkeprogrammer med flere radier fra en enkelt opsætning – uden manuel re-jigning – gør dem til den foretrukne teknologi, hvor rørgeometri, gennemløb og kvalitetskonsistens er kritisk.
Sådan fungerer CNC-rørbukkemaskine

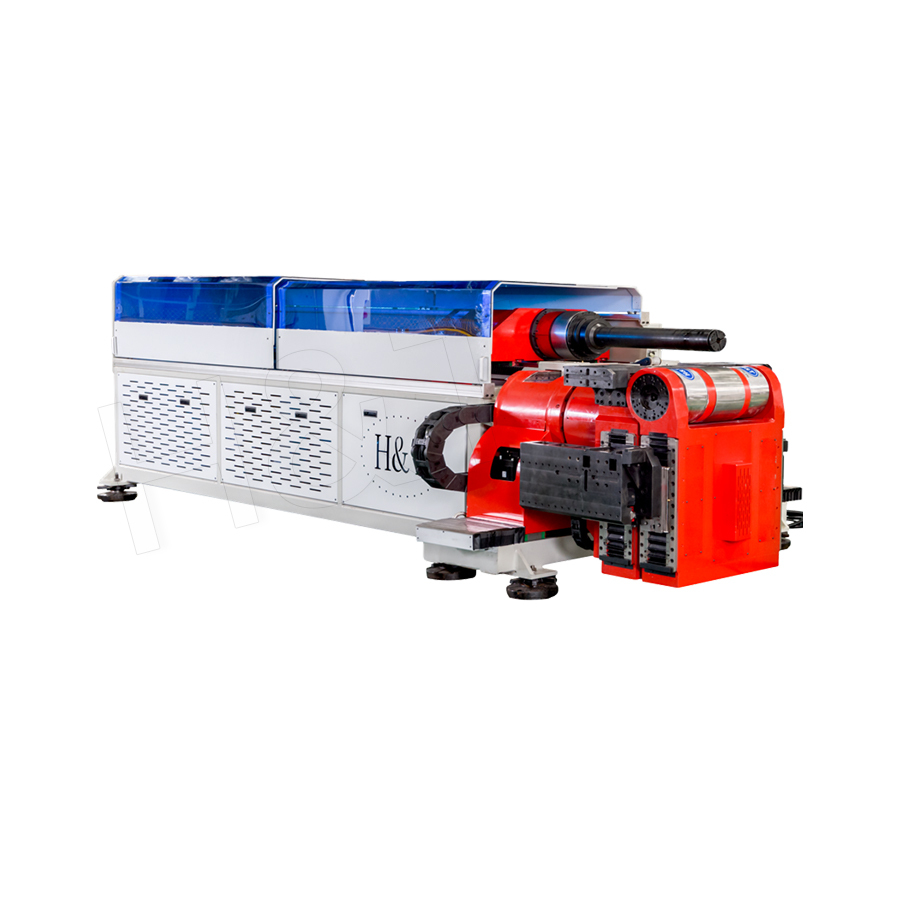

Den CNC rør bukkemaskine processen er styret af en koordineret sekvens af servostyrede akser. For en typisk enkelthoved CNC rør bukkemaskine , omfatter de kontrollerede akser:
- Y-akse (vogntilførsel): Fremfører røret til den programmerede bøjningsposition langs rørets længdeakse.
- B-akse (rørrotation): Roterer røret til den korrekte vinkelorientering før hver bøjning, hvilket muliggør flerplans 3D bøjningssekvenser, en nøglefunktion for rørbukkemaskiner håndtering af komplekse dele.
- C-akse (bøjningsvinkel): Driver bøjningsarmen og matricen gennem målbøjningsvinklen med automatisk tilbagespringskompensation for overbøjning påført af CNC-systemet.
- Trykmatrice og klemmatriceakser: Anvend kontrolleret fastspænding og aksial boost-kraft under bøjning for at håndtere vægudtynding og forhindre rynkning, hvilket sikrer kvalitet for begge CNC rør bukkemaskines og andre rørformningsteknologier.
- Dornakse: Placerer den indvendige dorn til at understøtte rørboringen ved bøjningspunktet, hvilket forhindrer sammenbrud på bøjninger med snævre radier, især vigtigt i rørbukkemaskiner til sarte eller højtryksrør.
Den CNC controller executes the full bend sequence—Y, B, C, clamp, pressure die, mandrel—simultaneously and in synchronization, completing each bend in as little as 3-8 sekunder . Et 10-bøjningsbremserør til biler, for eksempel, færdiggøres typisk i under 60 sekunder samlet cyklustid, der viser effektiviteten af CNC rør bukkemaskines i højvolumen produktion.
Single-Stack vs. Multi-Stack Die CNC tube bukkemaskine
En af de vigtigste konfigurationsbeslutninger i CNC rør bukkemaskine er antallet af matricestabler monteret på bøjningshovedet. Dette valg har direkte indflydelse på cyklustiden pr. del, værktøjsomkostninger og delens kompleksitet, uanset om udstyret bruges som et standardrørsystem eller et mere specialiseret rørbukkemaskine :

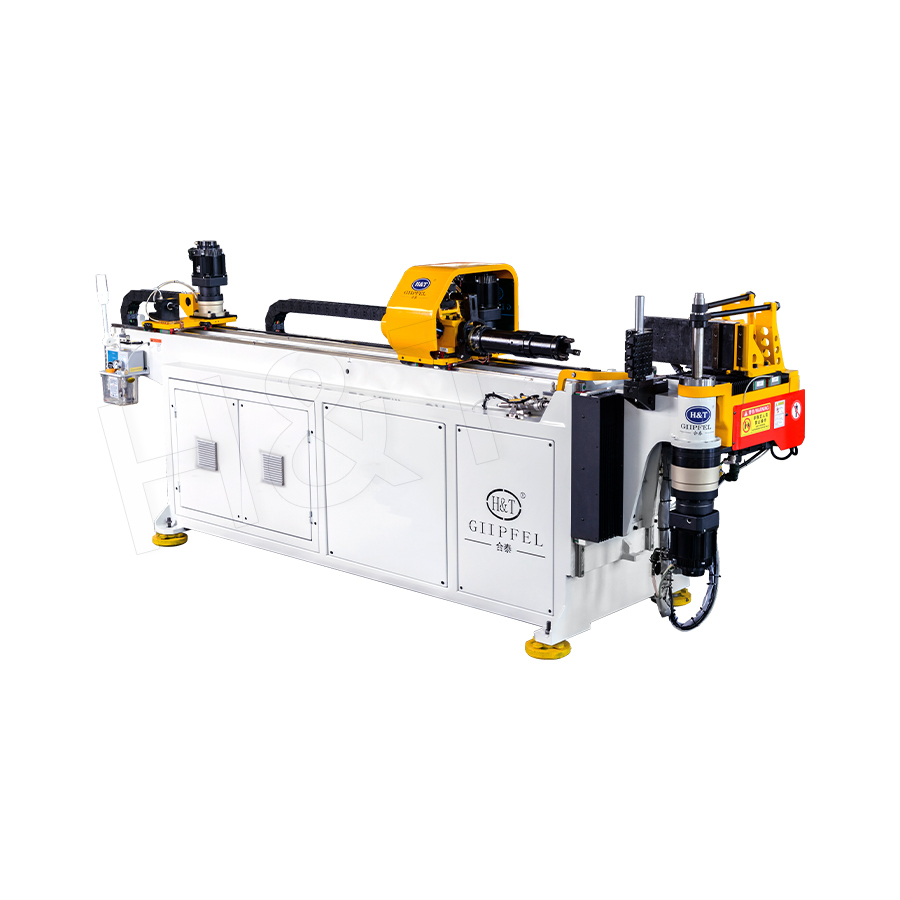

Single-Stack Die CNC rør bukkemaskine
En enkelt-stabel konfiguration monterer én bukkematrice (en radius) på bukkehovedet. Dette er standardkonfigurationen for dele, hvor alle bøjninger deler den samme radius, eller hvor produktionsvolumen ikke retfærdiggør investering i multi-stack værktøj. Enkeltstablede maskiner tilbyder fordelene ved enkelhed, lavere værktøjsomkostninger og nem vedligeholdelse. De bruges i vid udstrækning til undervognsrør til biler, møbelrammer og generelle hydrauliklinjer, hvor en enkelt bøjningsradius dækker alle produktionskrav, inklusive applikationer som f.eks. CNC rør bukkemaskine for automotive pipe produktion.

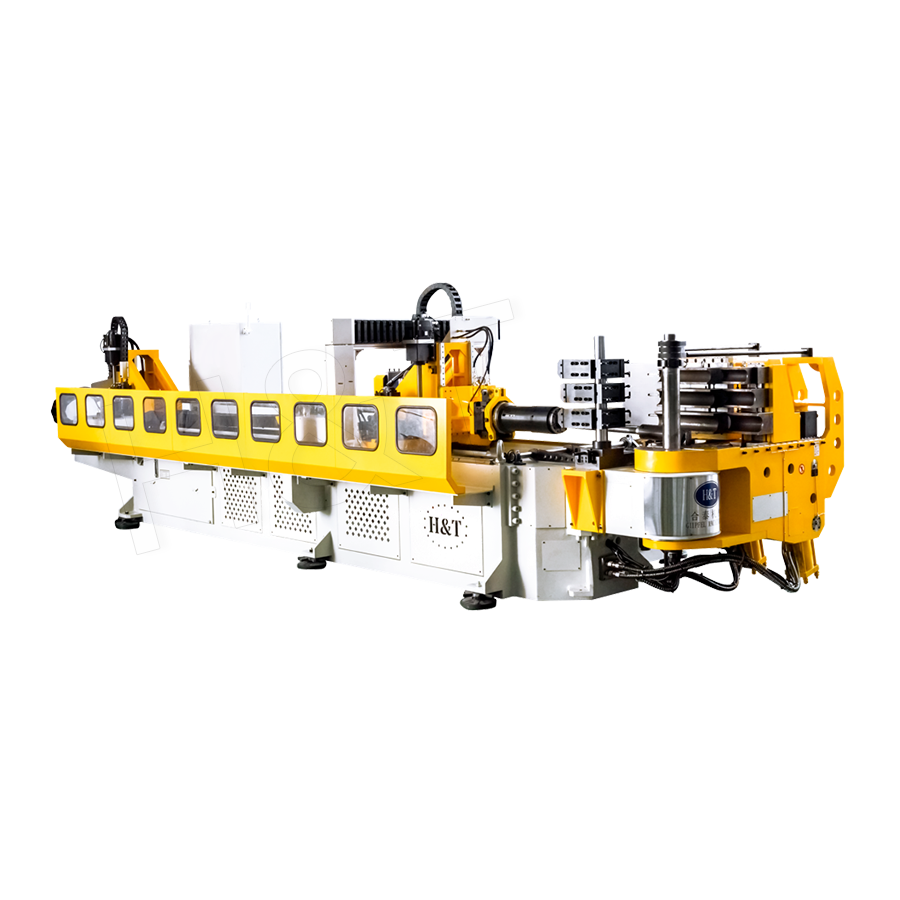

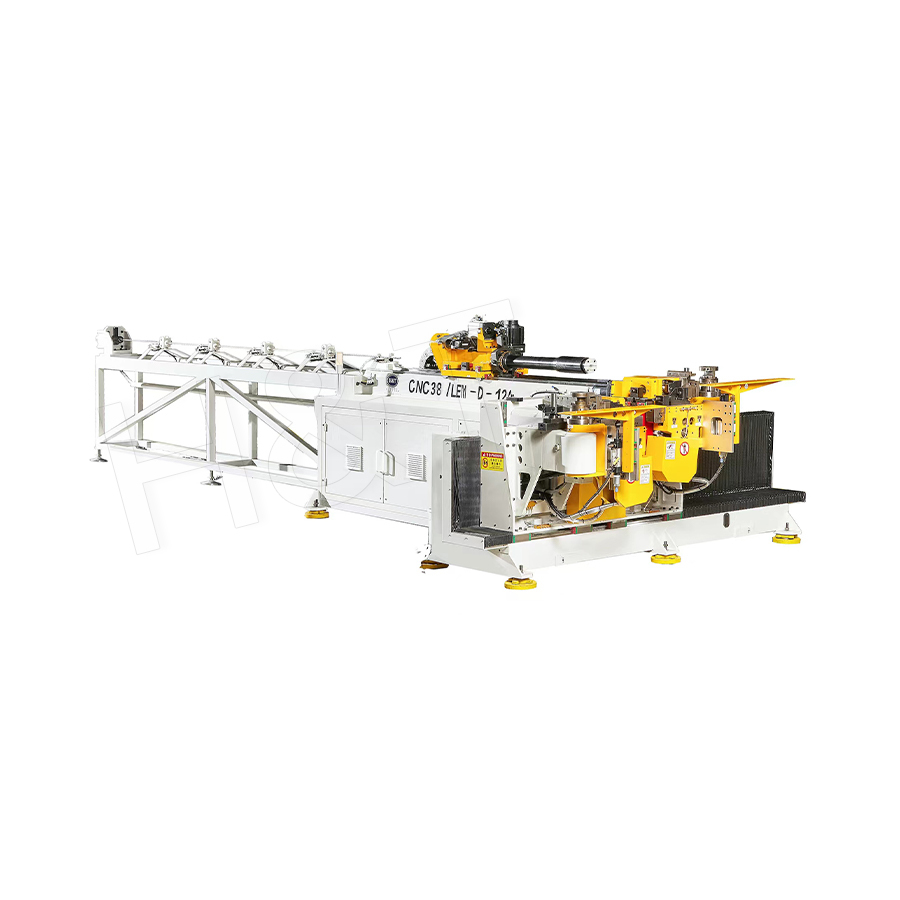

Double-Stack, Three-Stack og Multi-Stack Die CNC rør bukkemaskine
Multi-stack matrice-konfigurationer monterer to, tre eller flere forskellige bøjningsradius-matricer på et fælles tårn eller stablet bøjningshoved. CNC-systemet indekserer automatisk den korrekte matrice for hver bøjning uden operatørindgreb. Dette eliminerer behovet for at stoppe maskinen og skifte værktøj, når en del kræver bøjninger med forskellige radier - en kritisk fordel for komplekse rørsamlinger, især ved håndtering af materialer som rustfrit stål i CNC rør bukkemaskine for stainless steel pipe applikationer. De vigtigste fordele omfatter:
- Cyklustidsreduktion: Eliminering af manuelle matriceskift reducerer den samlede delcyklustid med 40-70 % på multi-radius dele sammenlignet med sekventielle single-stack opsætninger.
- Del kompleksitet: Muliggør produktion af dele med 2-4 forskellige bøjningsradier i en enkelt programcyklus, såsom komplekse brændstofskinner til biler, udstødningsmanifolder og hydraulikledninger til rumfart.
- Ubemandet produktion: Med alle radier tilgængelige på maskinen er fuldautomatisk uovervåget produktion af komplekse dele mulig, når den kombineres med auto-loading-systemer.
| Konfiguration | Bøj radier pr. opsætning | Bedst til | Værktøjsomkostninger |
|---|---|---|---|
| Enkelt stak | 1 | Enkelt radius dele, høj volumen | Lav |
| Dobbeltstablet | 2 | Automotive rør, 2-radius samlinger | Medium |
| Tre-stak | 3 | Komplekse hydraulik-/brændstofledninger | Medium-Høj |
| Multistak (4 ) | 4 eller flere | Luft- og rumfartsmanifolder med flere radier | Høj |
Vigtigste fordele ved CNC-rørbukkemaskine
Præcision og gentagelighed
Fuld servodrift eliminerer slør og hydraulisk drift, der er iboende i ældre systemer. Moderne CNC rørbukkere opnå bøjningsvinkel repeterbarhed af ±0,1° og vogn foder længde nøjagtighed af ±0,2 mm — muliggør accept af første artikel og stabil produktion uden midtvejsjusteringer. Dette niveau af konsistens er afgørende for bilbremseledninger, hvor tilpasningstolerancer måles i tiendedele af en millimeter.
Automatisk tilbagespringskompensation
Den CNC controller stores material-specific springback coefficients and automatically over-bends each bend by the calculated amount, so the tube springs back to the exact target angle. This eliminates the manual trial-and-error required with NC or manual benders, reducing setup scrap by 60-80 % når der skiftes materialer eller vægtykkelser, en funktion, der almindeligvis findes i avanceret CNC rørbukkere .

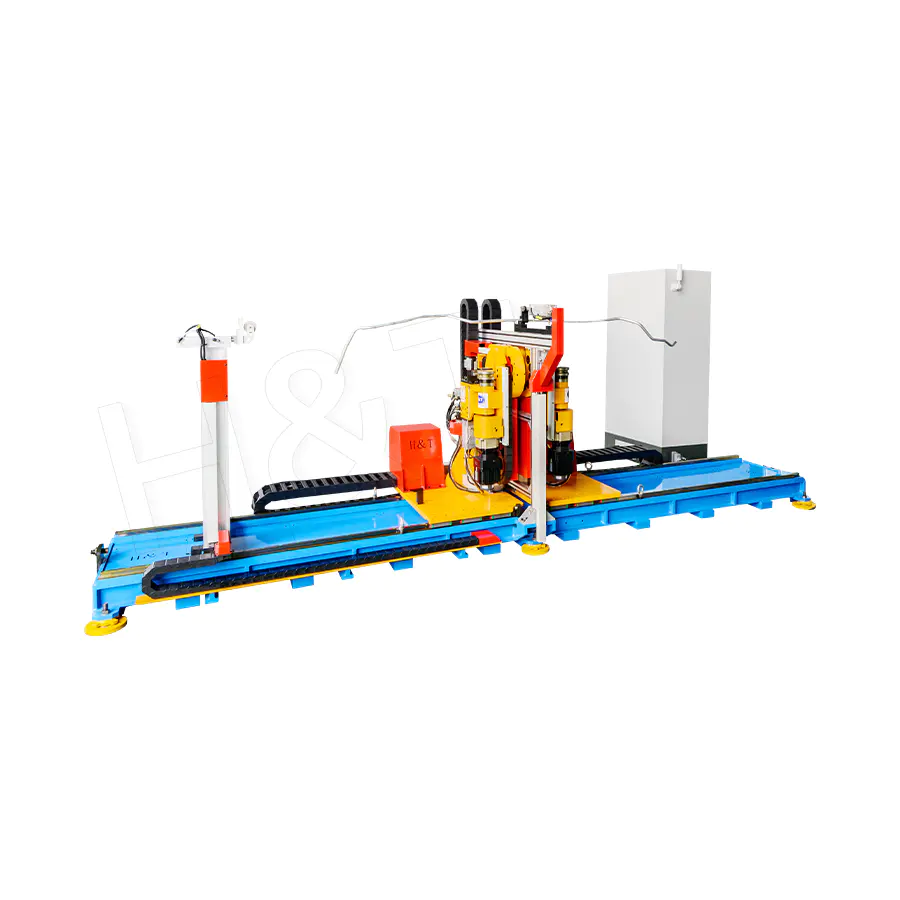

Mulighed for kompleks 3D-del
Operatører kan importere 3D-rørgeometri direkte fra CAD-filer (IGES, STEP) til bukkemaskinens offline programmeringssoftware. Softwaren beregner automatisk Y-B-C-bukningssekvensen, kontrollerer for værktøjskollisioner og genererer maskinprogrammet - fjerner al manuelle beregninger fra processen. Dele med op til 20 eller flere bøjninger i flere planer kan programmeres og bevises på en enkelt arbejdsdag, hvilket fuldt ud udnytter mulighederne i en moderne CNC rørbukker .
Integration med automatiserede produktionslinjer
CNC-bukkere er designet til integration med robotiserede læsse-/aflæsningssystemer, nedstrøms endeformningsmaskiner og vision-baserede inspektionsstationer. Kommunikation via standard industrielle protokoller (EtherCAT, PROFINET) gør det muligt for bukkeren at modtage produktionsordrer fra en MES og rapportere faktiske bøjningsparametre til sporbarhed – hvilket understøtter 100% sporbarhed påkrævet i bilindustriens Tier-1 og rumfartsforsyningskæder, uanset om der bruges en CNC rørbukker or a CNC rørbukker .
CNC-rørbukkemaskine vs. NC-bukning vs. Manuel bukning
| Feature | CNC rør bukkemaskine | NC bøjning | Manuel bøjning |
|---|---|---|---|
| Bøjningsvinkelnøjagtighed | ±0,1° | ±0,3–0,5° | ±1–3° |
| 3D Multi-plane bøjning | Ja (automatisk) | Begrænset | Nej |
| Tilbagespringskompensation | Automatisk | Halvautomatisk | Manuel prøveversion |
| Multi-stack Die Support | Ja | Sjældent | Nej |
| CAD-program import | Ja (IGES/STEP) | Nej | Nej |
| Automationsintegration | Fuld | Delvis | Nejne |
Gældende materialer og rørspecifikationer
CNC rør bukkemaskine maskiner kan behandle en bred vifte af materialer, forudsat at maskinens spændekraft, bøjningsmoment og værktøj er afstemt efter materialets egenskaber. I mange moderne fabrikker, en automatisk CNC rør bukkemaskine forbedrer yderligere konsistens og produktivitet på tværs af forskellige materialetyper:
- Kulstofstål og lavlegeret stål: Den most common substrate. Good formability for wall thickness-to-OD ratios above 1:30. Standard carbide-insert tooling provides long service life.
- Rustfrit stål (304, 316L): Højere tilbagefjedring og arbejdshærdning kræver øget overbøjningskompensation og kraftigere værktøj. Bøjningsradier skal være mindst 2× rør OD for at undgå revner i overfladen.
- Aluminiumslegeringer (6061, 6063): Kræver udglødning til T0-tilstand for bøjning med snæver radius. Lavere formningskræfter tillader højere bøjningshastigheder, hvilket reducerer cyklustiden med 20-30 % sammenlignet med stål med samme OD.
- Kobber og messing: Fremragende duktilitet tillader snævre bøjninger (R/D så lavt som 1,0) uden dornstøtte i tyndvæggede konfigurationer. Anvendes flittigt i HVAC og kølerørsbukning.
- Titanium: Kræver specialiserede værktøjsmaterialer, smøring og kontrolleret bøjningshastighed. Varmformning ved 200-300°C er nogle gange nødvendigt for bøjninger med snæver radius på Grade 9 titanium.
Typiske CNC enkelthovede bukkemaskiner håndterer rør OD'er fra Ø6 mm til Ø130 mm , med vægtykkelser fra 0,5 mm til 10 mm, afhængig af maskinrammestørrelse og drevkapacitet. Mange globale købere køber udstyr som f.eks CNC rør bukkemaskine løsninger til at balancere ydeevne og omkostningseffektivitet.
Industrianvendelser af CNC-rørbukkemaskine
Bilfremstilling
Et typisk personbil indeholder 15–40 bøjede rørsamlinger inden for bremse-, brændstof-, transmissionskøling, servostyring og klimaanlæg. CNC-rørbukkemaskinelinjer med multi-stack matricer og integreret endeformning - ofte konfigureret som automatisk CNC rør bukkemaskines - producere disse komponenter med en hastighed på 400–1.200 forsamlinger pr. skift med fuld sporbarhed til formningsparametre.
Luftfart og forsvar
Flys hydrauliske linjer fungerer ved op til 5.000 PSI over ekstreme temperaturområder. CNC-spinding og bukning af titanium- og rustfri stålrør skal opfylde AS9100 kvalitetsstandarder, hvor hver del tildeles et unikt serienummer knyttet til dets bukkeprogram, operatør, materialeparti og inspektionsrekord.
Energirørledninger og skibsbygning
Offshore-platforme, LNG-fartøjer og industrielle procesanlæg kræver rørbøjninger med stor diameter i højtryksrørsystemer. CNC-bukkere til rør med tunge vægge (OD op til 168 mm, væg op til 16 mm) leverer de præcise bøjningsvinkler og neutrale aksepositioner, der kræves til beregning af rørspænding og isometrisk overensstemmelse med tegninger, med mange projekter, der bruger udstyr fra CNC rør bukkemaskine producenter.
Almindelige spørgsmål om CNC-rørbukkemaskine
Hvordan genereres et CNC-rørbukkemaskineprogram ud fra en 3D CAD-model?
Den 3D tube centerline geometry is exported from CAD software as an IGES or STEP file and imported into the bending machine's offline programming software. The software extracts the Y (feed), B (rotation), and C (bend angle) values for each bend, applies material-specific springback compensation, performs collision simulation between the tube and tooling, and outputs the machine program. First-article setup time is typically reduced to under 30 minutter for en 10-bøjningsdel ved hjælp af denne arbejdsgang.
Hvad forårsager inkonsistente bøjningsvinkler på en CNC-bukker, og hvordan korrigeres det?
Den most common causes are material springback variation (different material heats having slightly different yield strengths), worn tooling (increased clearances), or clamp/pressure die force drift. Modern CNC systems address this by storing material-specific springback databases, using encoder feedback to verify actual bend angles, and automatically updating the springback correction parameter after each part if an inline angle gauge is integrated.
Hvor mange matricestabler skal jeg bruge til min applikation?
Hvis alle bøjninger på alle dele, din maskine vil producere, deler den samme radius, er en enkelt-stabel matrice tilstrækkelig. Hvis dele kræver to forskellige radier, er en dobbeltstabel den mest omkostningseffektive løsning. For tre eller flere radier, eller for hyppig produktskift på tværs af mange varenumre, minimerer en konfiguration med tre eller flere stakke omskiftningstid og maksimerer maskinudnyttelsen.
Hvad er den mindste bøjningsradius, der kan opnås med en CNC-bukker?
Med en dorn, viskermatrice og boost-bøjning (aksial rørkompression under bøjning), bøj centerlinjeradier af 1,0–1,5× rør OD er opnåelige på kulstofstål og kobber. Rustfrit stål og aluminium kræver typisk et minimum af 2× OD for at undgå revner i overfladen. Snævrere radier er mulige med opvarmet værktøj eller mellemudglødning mellem bøjningsforløb.
