Rør- og profilformningsserie Supplier

Den Rør- og profilformningsserie henviser til en kategori af industrimaskiner, der er konstrueret til at forme metalrør, -rør og -profiler til specifikke tværsnitsgeometrier gennem kontinuerlige valseformnings-, buknings- eller ekstruderingsprocesser. I modsætning til rørbøjningsudstyr - som fokuserer på retningskrumning - transformerer rør- og profilformningsmaskiner flade strimler eller rå barrer til færdige tværsnit såsom runde rør, firkantede rør, rektangulære hule sektioner, C-kanaler, Z-sektioner, Ω-profiler og tilpassede åbne eller lukkede profiler.

Dense machines are foundational in sectors including construction steel structures, automotive body frames, HVAC ducting, solar mounting systems, shelving and racking, and furniture manufacturing. A modern forming line can process material at speeds of 10-120 meter i minuttet , der dramatisk overgår traditionel bearbejdning eller kantpresseformning til langsigtet produktion.

Hvordan formningsprocessen fungerer

Den core principle of roll forming is progressive plastic deformation: a flat metal strip is fed continuously through a series of paired roller stations, each of which incrementally bends the material closer to the target profile. By the time the strip exits the last roller pass, the desired cross-section is fully formed. For closed sections (e.g., round or square tubes), a high-frequency induction welding unit fuses the edges together immediately after the final forming pass.

Nøglestadier i en formningslinje

1. Afvikling og opretning: En hydraulisk decoiler afvikler stålspolen, og en nivelleringsanordning fjerner resterende spolesæt, hvilket sikrer, at strimlen kommer fladt ind i formningssektionen og spændingskontrolleret.
2. Forstansning (valgfrit): En servodrevet stansestation forstanser huller, slidser eller indhak før formning, og bibeholder dimensionsnøjagtigheden hen over det flade emne.
3. Progressiv rulleformning: Typisk 8–24 rullestationer (afhængigt af profilens kompleksitet) bidrager hver med nogle få grader af bøjningsvinkel, og fordeler belastningen gradvist for at forhindre revner eller kantbølger.
4. Svejsning og dimensionering (for rør): Højfrekvent induktionssvejsning (der fungerer ved 200–500 kHz) smelter rørkanterne sammen. En dimensioneringssektion anvender endelig kalibrering for at opnå snævre ydre diametertolerancer på ±0,1 mm eller bedre .
5. Flyvende afskæring: En servosynkroniseret flyvende sav eller saks skærer profiler i længden, mens linjen kører kontinuerligt, hvilket eliminerer produktionsstop og opretholder gennemløbet.
6. Udledning og stabling: Automatiserede udløbstabeller og bundtningssystemer indsamler færdige sektioner til nedstrømsbehandling eller forsendelse.

Vigtige fordele i forhold til alternative formgivningsmetoder

Sammenlignet med kantpressning, ekstrudering eller manuel fremstilling, er den Rør- og profilformningsserie leverer målbare fordele på tværs af produktivitet, kvalitet og omkostninger:

Maskintyper inden for serien

Den Pipe and Profile Forming Series encompasses several distinct machine configurations, each suited to specific applications:

Rørmølle (rørformnings- og svejselinje)

Dedikeret til fremstilling af lukkede cirkulære, firkantede eller rektangulære hule sektioner fra oprullet strimmel. Linjen integrerer formning, højfrekvent svejsning, dimensionering, opretning og afskæring i én kontinuerlig omgang. Typisk output inkluderer rør fra Ø10 mm til Ø219 mm i vægtykkelser på 0,5-8 mm, brugt i møbler, biler og strukturelle applikationer.

Koldvalseformningslinje (åben profil)

Producerer åbne sektioner såsom C-purlins, Z-purlins, U-kanaler, hatsektioner og brugerdefinerede profiler. Disse er kritiske komponenter i prækonstruerede metalbygninger, solreoler og lagersystemer. En CNC-styret cambering enhed kan introducere en let opadgående bue for at kompensere for driftsbelastningsudbøjning.

Fleksibel eller justerbar profilformningsmaskine

En nyere generation af formemaskiner udstyret med servodrevne, sideværts justerbare rullestativ gør det muligt for en enkelt maskine at producere flere profilstørrelser (f.eks. C80 til C300) uden at skifte værktøj. Skiftetiden reduceres fra 4-8 timer til under 15 minutter , hvilket gør den ideel til jobshops og små batchordrer.

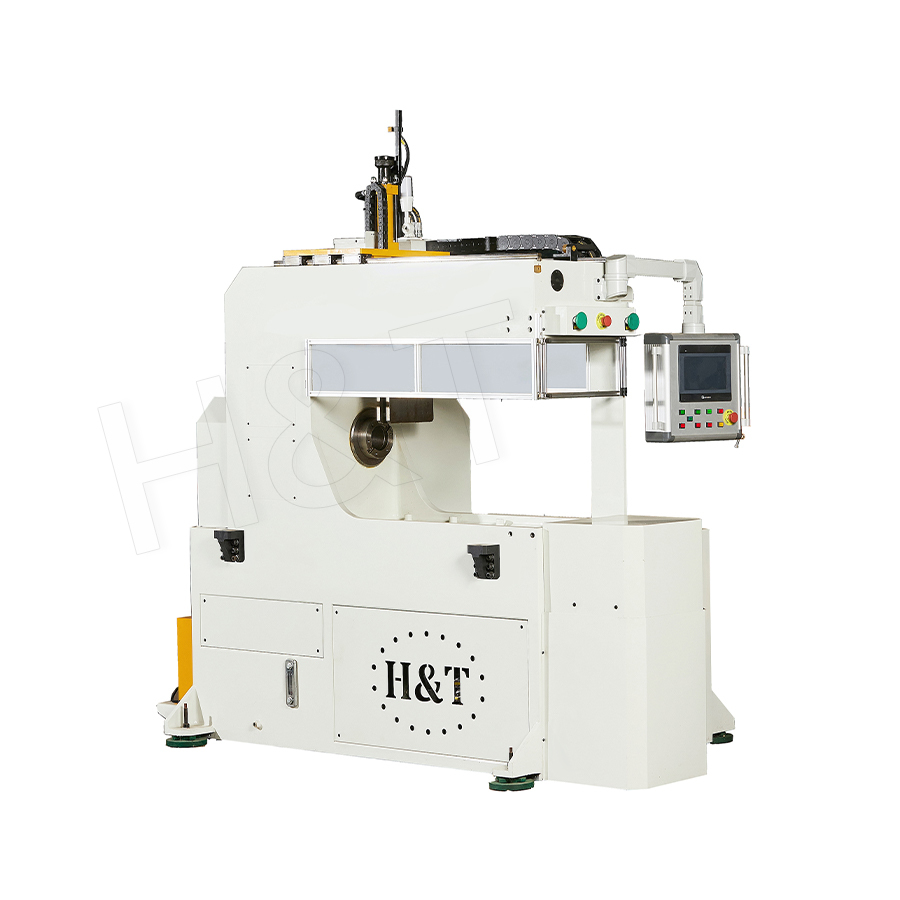

Spiralkanalformningsmaskine

Specielt designet til HVAC-kanaler, denne variant spiralvikler en smal stålstrimmel for at danne runde eller ovale kanaler med stor diameter (100-2000 mm). En foldemekanisme med låsesøm forbinder tilstødende strimmelkanter for at skabe en kontinuerlig, lufttæt kanal uden svejsning.

Materialekompatibilitet og behandlingsparametre

Moderne rør- og profildannende linjer kan behandle en bred vifte af metalliske materialer. Valg af formningshastighed, rullegeometri og smøresystem skal afstemmes efter materialeegenskaber:

• Kulstofstål (SPCC, Q235, S235): Den most common substrate. Yield strengths of 235–355 MPa are well-suited to cold roll forming without pre-heating.
• Højstyrkestål (HSLA, DP600, DP800): Kræver kraftigere rulleaksler og øget gennemløbstal for at fordele belastningen. Tilbagespringskompensation skal indbygges i rulleværktøjets design.
• Rustfrit stål (304, 316L): Arbejdshærdningshastigheden er betydeligt højere end kulstofstål; rullematerialer opgraderes typisk til hårdmetal eller hærdet værktøjsstål for at forhindre gnidning.
• Aluminiumslegeringer (6061, 6063, 5052): Lave formningskræfter påkrævet; hastigheder kan øges, men overfladekvalitet kræver polerede ruller for at undgå ridser.
• Forgalvaniseret eller formalet bånd: Særlige formningssmøremidler og ikke-markerende rullebelægninger bevarer overfladefinishen under formning, hvilket eliminerer behovet for efterprocesbelægning.

CNC-kontrol og intelligent fremstillingsintegration

Nutidige rør- og profildannende linjer er udstyret med PLC eller CNC kontrolsystemer, der automatiserer nøgleparametre og letter integration i smarte fabriksmiljøer:

• Servodrevet fremføring og afskæring: Længde nøjagtighed af ±0,5 mm pr. 6-meters sektion kan opnås gennem encoderfeedback på drivrullerne og servosynkroniseret flyvende forskydning.
• Automatisk opskriftshåndtering: Operatører kan gemme og genkalde hundredvis af produktprofiler (bredde, højde, hjørneradius, hulmønstre) som digitale opskrifter, hvilket reducerer opsætningsfejl.
• Inline kvalitetsinspektion: Lasermålehoveder eller synssystemer kontrollerer profildimensioner løbende og udløser alarmer eller automatiske justeringer, når afvigelser overstiger tolerancen.
• MES/ERP-forbindelse: Moderne controllere understøtter OPC-UA- eller MQTT-protokoller, hvilket muliggør upload af produktionsdata i realtid til produktionssystemer til sporbarhed og OEE-overvågning.

Værktøjsdesign: Grundlaget for profilnøjagtighed

Den roller tooling set is the most critical investment in a profile forming line. Poor tooling design leads to edge waviness, bow, twist, and surface marking—defects that are difficult to correct downstream. Best practices in tooling include:

• Simuleringsbaseret design: FEA (Finite Element Analysis) software bruges til at modellere blomstermønsteret (sekvensen af tværsnitsformer fra flad strimmel til færdig profil), forudsige spændingsfordeling, tilbagespring og kantforlængelse, før fysisk værktøj skæres.
• Materialevalg: Ruller er typisk lavet af Cr12MoV eller GCr15 værktøjsstål , hærdet til 58–62 HRC, hvilket giver en levetid på flere millioner meter før renovering.
• Rullepas design: Hver passage bør ikke indføre mere end 25-30° ekstra bøjningsvinkel på tyndt gauge-materiale (0,5-1,5 mm) for at undgå, at materialet bliver tyndere eller revner ved bøjninger.
• Hurtigt skiftende værktøjssystemer: Modulære rullestativer med tilspidset rullelås muliggør udskiftning af komplet værktøjssæt på under 2 timer, hvilket understøtter hurtig produktskift.

Typiske anvendelser efter industri

Almindelige spørgsmål om rør- og profilformningsserier

Hvad er den mindste ordremængde, der passer til en dedikeret formningslinje?

Rulleformning er mest omkostningseffektiv ved volumener over 50–100 tons om måneden per profil til faste værktøjslinjer. Imidlertid kan fleksible CNC-justerbare maskiner være økonomiske til mindre serier (så lave som 5-10 tons pr. ordre), fordi omkostningerne til værktøjsskift er elimineret.

Hvor lang tid tager værktøjsdesign og -fremstilling?

Til en standardprofil (C- eller Z-ring, firkantrør) kan værktøj designes og fremstilles i 3-6 uger . Komplekse brugerdefinerede profiler med snævre tolerancer eller flere bøjninger kan kræve 8-12 uger inklusive simuleringsvalidering og prøvekørsler.

Kan en enkelt formningslinje producere både runde rør og firkantede rør?

Ja, med et værktøjsskift. Mange rørmøller er designet som kombinationslinjer, der skifter mellem runde, firkantede og rektangulære sektioner ved at ændre dimensioneringssektionens valser, mens de bevarer den samme nedbrydning og færdigbearbejdningsværktøj. Omstilling kræver typisk 2-4 timer .

Hvad forårsager bue- eller snoedefekter i formede profiler?

Bue (krumning i længderetningen) er typisk forårsaget af ulige kantforlængelse eller forkert justerede rullegennemløb. Snoning er resultatet af asymmetriske formningskræfter på ikke-symmetriske profiler. Begge korrigeres gennem re-design af rullepas, styrejusteringer eller tilføjelse af en udretningssektion efter det sidste formningspas.

Hvilken vedligeholdelsesplan anbefales til formning af linevalser?

Leje- og smøreinspektion hver 500 driftstimer ; rulleoverfladeinspektion for slid eller afslag hver 1.000 timer. Hærdede stålvalser kræver typisk rekonditionering (gen-slibning) efter forarbejdning 2-5 millioner meter af strimmel, afhængig af materialets slibeevne og formningstryk.

Valg af den rigtige rør- og profilformningslinje

At vælge det korrekte formesystem kræver evaluering af flere indbyrdes afhængige faktorer. En systematisk tilgang undgår kostbare misforhold mellem maskinkapacitet og produktionskrav:

• Profilens kompleksitet: Tæl antallet af bøjninger, den mindste hjørneradius (typisk ≥0,5× materialetykkelse), og om sektionen er åben eller lukket. Mere komplekse profiler kræver flere rullestationer og længere linjelængder.
• Materialekvalitet og tykkelsesområde: Definer det hårdeste materiale og maksimal tykkelse for at sikre maskinens ramme, drivkraft (typisk 15-200 kW afhængig af størrelse), og værktøj er tilstrækkeligt klassificeret.
• Påkrævet outputvolumen: Beregn årlige tonnagekrav til formgivningshastighed i den rigtige størrelse og opstrøms spolehåndteringskapacitet (typisk decoilerkapacitet 5-25 tons ).
• Downstream integration: Overvej, om linjen skal føres direkte ind i en svejsestation, et stansemodul eller et pakkesystem for at eliminere håndtering mellem processer.
• Gulvplads og brugsforsyning: En fuld rørmølle fra decoiler til stabler fylder typisk 20-60 meter i længden; sikre, at der er tilstrækkelig komprimeret luft, kølevand og elektrisk forsyning til rådighed.
