NC rørbukkemaskine — numerisk kontrolbøjning — refererer til brugen af en numerisk styret rørbukkemaskine, der udfører programmerede bøjningsinstruktioner for at forme metalrør og -rør til præcise vinkler og fleraksede konfigurationer. I modsætning til fuldt CNC-systemer (som bruger lukket-sløjfe servo-feedback på alle akser), bruger NC-rørbøjningsmaskiner typisk en kombination af semi-åben-sløjfe digital kontrol og hydraulisk eller servodrev til at levere højpræcisionsbøjning til en mere tilgængelig udstyrspris.

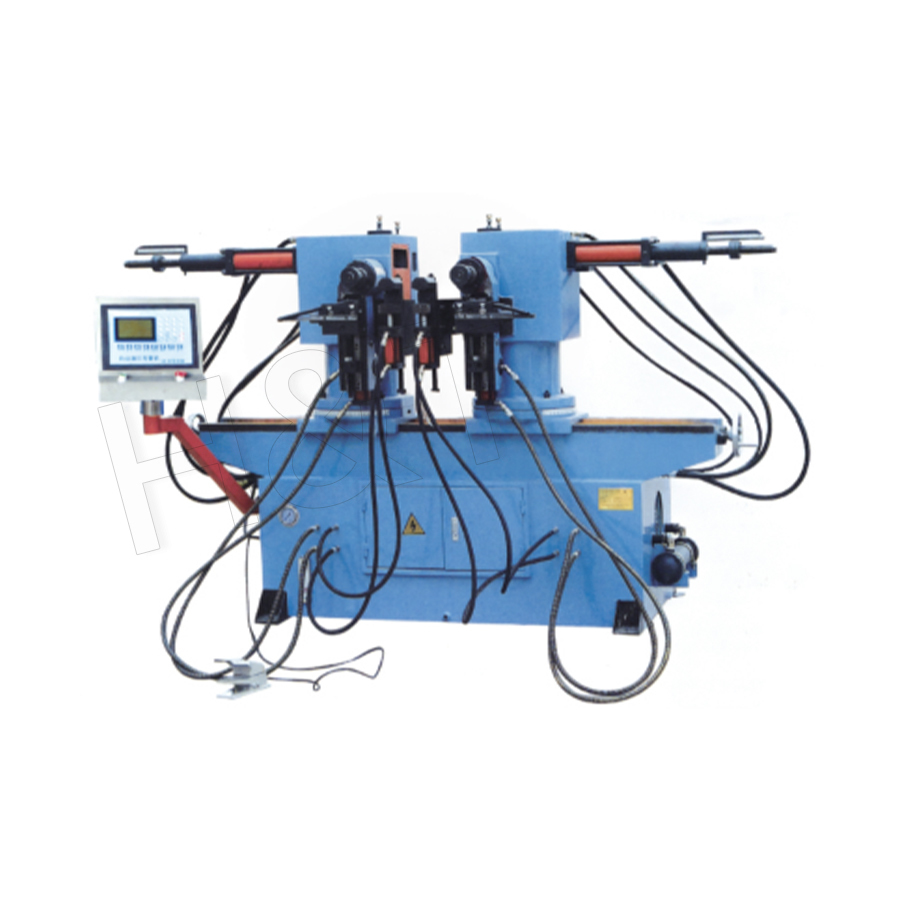

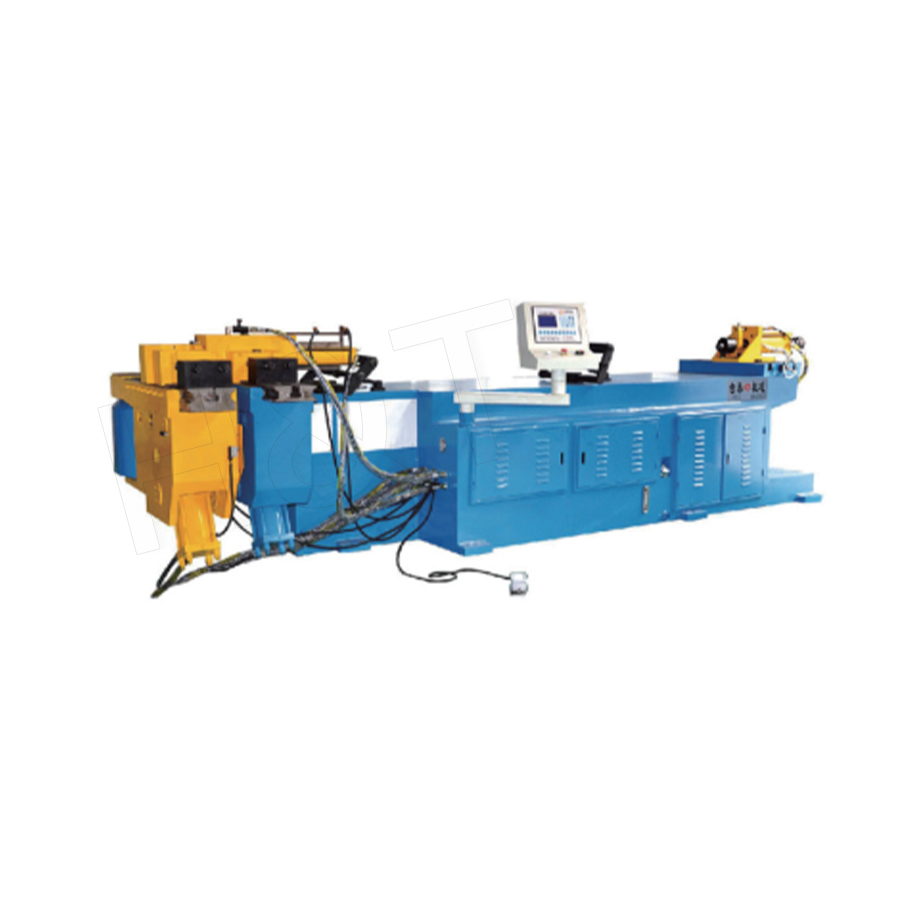

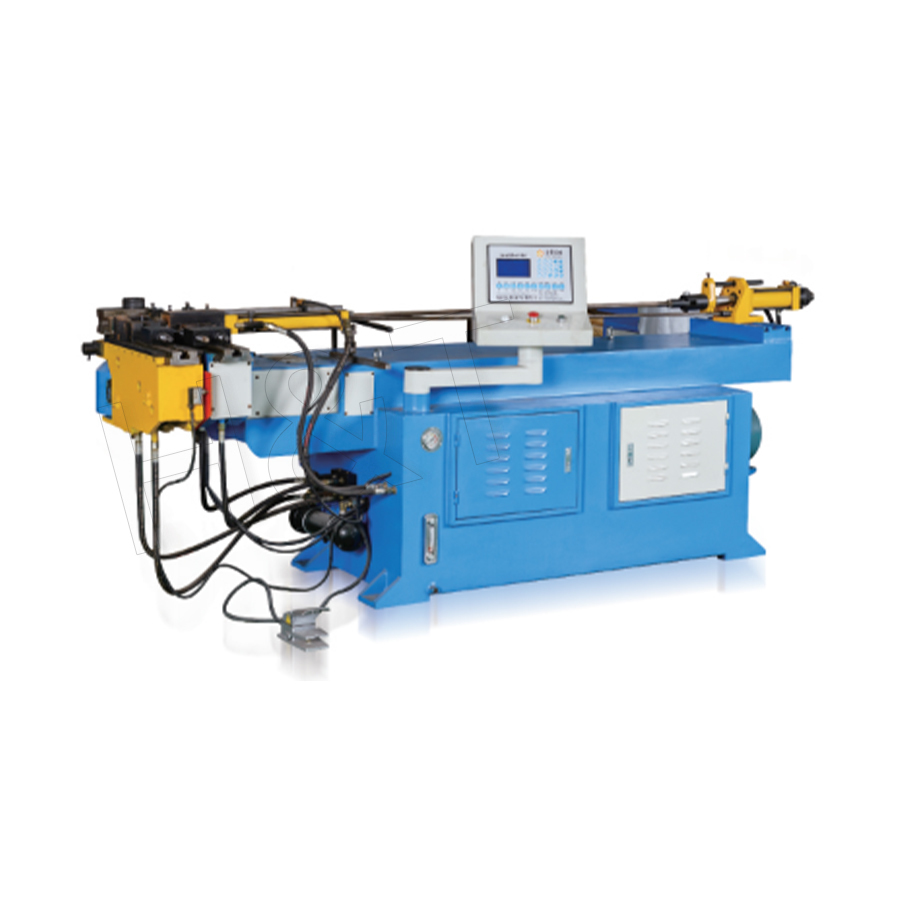

NC-rørbukkemaskinen med et enkelt hoved integrerer mekanik, elektriske systemer, hydraulik og digital kontrol i en samlet platform. Den bruger en roterende bøjningsmatrice til at vinde og forme rør og understøtter multi-akse koblingskontrol - hvilket giver operatører mulighed for at indtaste komplekse 3D rørbøjningsbaner direkte på kontrolskærmen. Systemet beregner og udfører automatisk bukkesekvensen og opnår problemfri bearbejdning fra simple 2D til komplekse 3D rørfittings. Dens enkelthoved struktur resulterer i en mere kompakt maskine med et lavere tyngdepunkt, hvilket gør den særligt velegnet til præcisionsbearbejdningsmiljøer med begrænset gulvplads eller krav til høj strukturel stivhed.
Arbejdsprincippet for NC enkelthovedet rørbukkemaskine
Bøjningssekvensen for en NC enkelthovedmaskine følger en struktureret proces, hvor hver akse udfører en defineret funktion inden for den samlede cyklus:
- Rørbelastning og fastspænding: Røret sættes i patronen eller griberen og fastspændes sikkert. Klemmedysen lukker mod røret nær bøjningsmatricen, hvilket forhindrer glidning under bøjningen.
- Fremføringspositionering (Y-akse): Slæden fremfører røret til den programmerede afstand fra bøjningsmatricens midterlinje – og etablerer tangentpunktet for det kommende bøjning.
- Rørrotation (B-akse): Røret roterer til den korrekte vinkelorientering for det næste bøjningsplan. For 2D-dele forbliver denne akse fast; for 3D flerplansdele er præcis B-akseindeksering mellem bøjninger afgørende.
- Bøjning (C-akse): Bøjningsarmen roterer rundt om matricen og trækker røret ind i den programmerede bøjningsvinkel. NC-systemet anvender en forudberegnet overbøjning for at kompensere for tilbagespring.
- Værktøjs tilbagetrækning: Klemmedysen, trykdysen og (hvis brugt) dorn trækkes tilbage. Bøjearmen vender tilbage til sin udgangsposition, og røret bevæger sig frem til næste bøjning.
Denne cyklus gentages for hver bøjning i programmet. En typisk NC-bukker fuldender et 6-bøjt bilkølevæskerør på ca 45-90 sekunder , afhængigt af rørdiameter og antallet af nødvendige B-akse-repositioner.
Fordele ved NC Single-Head Design
Kompakt fodaftryk og høj strukturel stivhed
Enkelthovedet-arkitekturen koncentrerer alle bøjningskræfter på ét punkt på maskinrammen, hvilket muliggør et mere kompakt design med lavere profil sammenlignet med alternativer med flere hoveder. Den reducerede højde sænker maskinens tyngdepunkt, forbedrer stivheden under bøjningsbelastning og reducerer vibrationsinduceret vinkelfejl. Gulvpladskrav er typisk 30-50 % mindre end tilsvarende flerhovedkonfigurationer.
Omkostningseffektiv adgang til Precision NC Tube Bending Machine
NC enkelthovede maskiner tilbyder væsentligt lavere anskaffelsesomkostninger end fuldt CNC helelektriske systemer - typisk 40-60 % af prisen af en sammenlignelig CNC-model – mens den stadig giver multi-akse digital kontrol, repeterbarhed, der er tilstrækkelig til de fleste bilindustrien og generelle industrielle applikationer, og evnen til at gemme og genkalde hundredvis af produktionsprogrammer.
3D-stiprogrammering fra kontrolskærmen
Operatører kan indtaste Y (fremføringsafstand), B (drejningsvinkel) og C (bøjningsvinkel) værdier for hver bøjning direkte på NC-kontrolpanelet. Systemet beregner tilbagespringskorrektioner baseret på forudlagrede materialedata og udfører den fulde 3D-bukningssekvens automatisk. Program lagring til 200 eller flere delprogrammer er standard, hvilket muliggør hurtig skift mellem varenumre uden manuel gen-setup.
Velegnet til præcision og miljøer med begrænset plads
Enkelthovedet med lav profil og høj stivhed er særligt værdsat inden for fremstilling af præcisionsinstrumenter og produktion af flykomponenter, hvor maskininducerede vibrationer skal minimeres, og gulvpladsen er i top. Det reducerede udhæng af et enkelt bøjningshoved forbedrer også den geometriske nøjagtighed på lange rør med tæt anbragte bøjninger, hvor flerhovedkonfigurationer kan introducere justeringsfejl.
Specifikationer for ydeevne for NC-rørbøjningsmaskine
| Parameter | Typisk NC Single-Head | Betydning |
|---|---|---|
| Rør OD-område | Ø6 – Ø76 mm | Dækker automotive og generelle industrirør |
| Bøjningsvinkelnøjagtighed | ±0,3° | Tilstrækkelig til de fleste hydrauliske og automotive applikationer |
| Foderlængde nøjagtighed | ±0,3 mm | Styrer tangentafstand mellem bøjninger |
| Antal kontrollerede akser | 3-5 | Y, B, C trykmatrice og klemme |
| Programlagring | 200 programmer | Hurtig tilbagekaldelse for high-mix produktion |
| Max bøjningsvinkel pr. gennemløb | 190° | Muliggør U-bøjninger og former over 180° |
Industrianvendelser af NC-rørbøjningsmaskine
Produktion af autodele
NC enkelthovede bukkere er meget udbredt i Tier-2 og Tier-3 billeverandører til fremstilling af brændstofledninger, bremserør, kølevæskeslanger og chassisrør. Kombinationen af multi-akse digital kontrol, tilstrækkelig præcision ( ±0,3° bøjningsvinkel), og lavere udstyrsomkostninger gør dem til det foretrukne valg, hvor tolerancekrav pr. del ikke kræver den fulde servo-loop-præcision af CNC-helelektriske maskiner.
Medicinsk og præcisionsinstrumentfremstilling
Det kompakte enkelthoveddesign og den vibrationsdæmpede struktur gør NC-bukkere velegnede til rørbøjning med lille diameter i komponenter til medicinsk udstyr (endoskopskafter, kirurgiske instrumentrør) og præcisionsinstrumenter, hvor bukkemaskinens mekaniske stabilitet direkte påvirker delens kvalitet. Rør OD'er i disse applikationer er typisk i området af Ø4–Ø25 mm med snævre vinkeltolerancer.
Produktion af rumfartskomponenter
For luft- og rumfartshydraulik og brændstofledningskomponenter, NC rørbukkemaskine giver den præcision og programsporbarhed, der kræves af kvalitetsstandarder såsom AS9100. Operatører kan gemme og genkalde materialespecifikke tilbagespringsparametre for titanium, rustfrit stål og aluminiumlegeringer, hvilket sikrer ensartede bøjningsresultater på tværs af materialepartier med lidt varierende mekaniske egenskaber.
Generelt industri- og HVAC-rør
Bøjning af kølekobberrør, industriel hydraulisk linjefremstilling og møbelrørdannelse drager alle fordel af NC-enkelthovedets balance mellem præcision, fleksibilitet og omkostninger. Jobbutikker værdsætter især muligheden for at gemme hundredvis af programmer til forskellige kundedele og genkalde dem med det samme, hvilket minimerer opsætningstiden mellem job.
NC Pipe Bukkemaskine vs. CNC Bukkemaskine: Valg af den rigtige teknologi
Beslutningen mellem NC- og CNC-bukkemaskine afhænger primært af deltolerancekrav, produktionsvolumen, delkompleksitet og budget. Begge teknologier er velegnede til forskellige segmenter af markedet:
- Vælg NC rørbukkemaskine når: bøjningsvinkeltolerance på ±0,3° er acceptabel; dele har op til 8-10 bøjninger; produktionsvolumen er medium (5.000-50.000 dele pr. skift pr. år pr. delnummer); og kapitalbudget er en primær begrænsning.
- Vælg CNC helelektrisk bukning når: tolerancekravene er ±0,1° eller strammere; dele kræver multi-stack matricer (2-4 radier pr. del); højvolumen automatiseret produktion med robotintegration er påkrævet; eller fuld lukket sløjfe servokontrol er påbudt af kvalitetsstandarder.
For mange billeverandører på mellemniveau og præcisionsjobshops repræsenterer en enkelthoved NC-maskine den optimale omkostningseffektive løsning – leverer digital kontrol, programlagring og repeterbarhed til en brøkdel af den investering, der kræves for et fuldt servo-CNC-system.
Almindelige spørgsmål om NC rørbukkemaskine
Kan en NC-rørbukkemaskine håndtere 3D flerplansrørgeometrier?
Ja. NC enkelthovede maskiner med en B-akse (rørrotation) kan producere fulde 3D flerplans rørkonfigurationer ved at rotere røret til den korrekte vinkelorientering mellem bøjninger. Operatøren indtaster Y-, B- og C-værdier for hver bøjning i NC-styringen, og maskinen udfører sekvensen automatisk. Dele med op til 8–12 bøjninger i flere planer er rutinemæssigt produceret på NC enkelthovede maskiner.
Hvordan konfigurerer jeg tilbagespringskompensation på en NC-bukker?
Tilbagespringskompensation på NC-maskiner indstilles typisk ved at bøje et prøvestykke, måle den faktiske vinkel efter tilbagespring og indtaste en korrektionsfaktor i styringen. NC-systemet tilføjer denne korrektion til alle efterfølgende bøjninger for det pågældende program. Når den er etableret for en given materiale- og radiuskombination, gemmes korrektionsfaktoren sammen med programmet og anvendes automatisk på fremtidige produktionskørsler – hvilket eliminerer genkvalificering, når det samme job gentages.
Hvilken vedligeholdelse kræver en NC hydraulisk bukker?
Nøglevedligeholdelsesopgaver omfatter: udskiftning af hydraulikolie og filter hver 2.000 driftstimer ; smøring af bøjningsarmslejer og vognskinner for hver 500 timer; inspektion og udskiftning af værktøjsslidflader (klemmeindsatser, trykstøbepuder) for hver 50.000-200.000 bukkecyklusser afhængigt af materialets slibeevne; og kalibreringsverifikation af vinkelkodere kvartalsvis. Et struktureret forebyggende vedligeholdelsesprogram reducerer typisk uplanlagt nedetid med 40–60 % .
